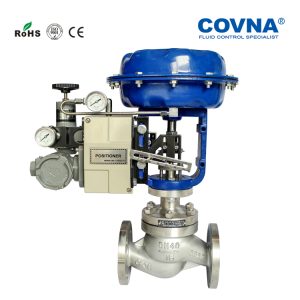

Пневматический сбросной клапан: принцип работы, выбор и монтаж

Внезапный скачок давления в пневмосистеме — это не просто остановка производства, это риск повреждения дорогостоящего оборудования и даже угроза безопасности. Правильно подобранный и установленный пневматический сбросной клапан — это ваша страховка от таких сценариев. В этой статье мы разберем, как он работает, на что обращать внимание при выборе и как избежать типичных ошибок при монтаже.

Зачем нужен сбросной клапан и как он устроен внутри

Основная задача пневматический сбросной клапан — защита системы от превышения допустимого рабочего давления. Когда давление достигает уставки срабатывания, клапан открывается и стравливает избыток воздуха или газа в атмосферу, предотвращая разрыв трубопроводов, поломку пневмоцилиндров или компрессора. Это последний рубеж защиты, дублирующий редукционные клапаны и регуляторы.

Если разобрать типичный клапан, внутри мы увидим довольно простую, но эффективную механику. Основными элементами являются седло, запорный элемент (тарелка, шарик или мембрана) и задатчик усилия — чаще всего пружина. Именно усилие пружины, калиброванное на заводе, противодействует давлению среды. Когда сила давления на запорный элемент превышает силу пружины, элемент отходит от седла, открывая проход для сброса.

Здесь важно понимать разницу между клапанами одноразового и многоразового действия. Одноразовые (разрывные мембраны) после срабатывания требуют замены — они дешевле, но подходят только для аварийных ситуаций, которые случаются редко. Многоразовые же (пружинные) после стабилизации давления в системе закрываются обратно. Для непрерывных процессов, где скачки давления могут быть периодическими, это единственно верный выбор. В ассортименте таких производителей, как ООО COVNA Промышленная автоматизация, можно найти оба типа решений под разные задачи.

Критические параметры выбора: больше, чем просто давление

Первое и очевидное — это давление срабатывания (уставка). Его выбирают на 10-15% выше максимального рабочего давления системы. Но вот о чем часто забывают: у клапана есть два близких, но разных параметра — давление начала открытия и давление полного открытия. Хороший клапан должен иметь минимальную разницу между ними, чтобы быстро сбросить большой объем и не допустить дальнейшего роста давления.

Второй ключевой параметр — пропускная способность, обычно обозначаемая коэффициентом Kv. Он показывает, сколько воздуха (в м³/ч) клапан может пропустить при перепаде давления в 1 бар. Недостаточная пропускная способность — самая частая причина, по которой клапан «не успевает» стравить избыток, и давление продолжает расти. Для расчета требуется знать возможную скорость нарастания давления в вашей конкретной системе, что бывает непросто.

Также необходимо учитывать:

• Рабочую среду и температуру: кроме обычного воздуха, это может быть азот, кислород или агрессивные газы. Материалы корпуса (латунь, нержавеющая сталь, алюминий) и уплотнений (NBR, EPDM, FKM/Viton) должны быть совместимы.
• Присоединительный размер и тип резьбы: G1/4″, G1/2″ и т.д. Ошибка здесь приводит к необходимости покупки дополнительных переходников.
• Наличие ручного дублера (рычага подрыва): позволяет вручную проверить работоспособность клапана, что требуется по многим правилам технического обслуживания.

Типичные ошибки монтажа, которые сведут на нет всю защиту

Самая опасная ошибка — установка клапана в «глухую» зону трубопровода. Если между основным потоком и клапаном стоит любая запорная арматура (задвижка, кран), то в случае ее случайного закрытия клапан окажется отрезан от защищаемой системы. Монтаж должен осуществляться непосредственно на защищаемый сосуд, ресивер или участок магистрали, без каких-либо отсекающих устройств.

Вторая проблема — неправильная ориентация в пространстве. Многие пружинные клапаны чувствительны к положению. Установка «на боку» или «вверх ногами» может изменить усилие, действующее на запорный элемент, и, как следствие, давление срабатывания. Всегда следуйте указаниям стрелки на корпусе, обозначающей направление потока, и рекомендациям производителя по монтажному положению.

Часто экономят на отводе сбросной линии. Строго говоря, сбрасывать воздух прямо в цех — нарушение норм безопасности и охраны труда, особенно если среда не является чистым воздухом. Выходное отверстие должно быть направлено в безопасное место, а линия отвода — иметь диаметр не меньше выходного патрубка клапана и минимум изгибов, чтобы не создавать противодавления, которое помешает сбросу. Требования к безопасному отводу сред регламентируются документами вроде ФНП «Правила промышленной безопасности опасных производственных объектов».

Обслуживание и проверка: формальность или необходимость?

Забиться продуктами износа компрессора, коррозией или просто «прикипеть» из-за отсутствия срабатываний — со сбросным пневматическим клапаном такое случается. Поэтому периодическая проверка — это не бюрократия, а необходимость. Производители обычно рекомендуют интервалы проверки (например, раз в 6 или 12 месяцев), но реальная частота зависит от чистоты среды и условий эксплуатации.

Простейший метод проверки в полевых условиях — плавное повышение давления в системе (например, с помощью ручного насоса с манометром) и фиксация момента открытия клапана. Показания должны совпадать с паспортной уставкой в пределах допуска. Если клапан имеет рычаг подрыва, обязательна ежемесячная проверка на свободное перемещение запорного элемента. Однако эта проверка не заменяет калибровку давления срабатывания.

Важный нюанс: после срабатывания, особенно на полную пропускную способность, клапан может не закрыться герметично. Вибрация, ударная волна или попадание твердой частицы могут повредить седло или тарелку. Поэтому после любого реального аварийного срабатывания клапан лучше демонтировать для детального осмотра и при необходимости отправить на поверку или замену. На практике я видел случаи, когда незаметная течь через «подсевший» клапан вызывала хроническую работу компрессора впустую и значительный перерасход энергии.

Интеграция в современные АСУ ТП и тенденции

Сегодня защитная арматура все чаще становится частью системы промышленного интернета весов (IIoT). Появляются пневматические сбросные клапаны с датчиками позиции и встроенными микрочипами, которые могут передавать сигнал о факте срабатывания в SCADA-систему или диспетчерскую. Это позволяет не просто пассивно защищаться, а вести журнал инцидентов, анализировать причины скачков давления и переходить к предиктивному обслуживанию.

Еще один тренд — повышение точности и повторяемости срабатывания. В высокоточных технологических процессах (например, в производстве полупроводников или фармацевтике) требуется не просто сбросить давление, а сделать это в очень узком диапазоне. Это достигается за счет более совершенных конструкций пружинных блоков и применением пилотного управления, где основным усилием управляет не пружина, а давление управляющей линии.

Выбирая оборудование, стоит обращать внимание на производителей, которые следят за этими тенденциями и вкладываются в R&D. Например, компания ООО COVNA Промышленная автоматизация в своей линейке продуктов уделяет внимание как надежности базовых моделей для стандартных задач, так и разработке решений для сложных условий, что видно по техническим спецификациям на их сайте. В конечном счете, правильный клапан — это тот, который не просто куплен по справочнику, а подобран с учетом всех нюансов вашей конкретной пневмосистемы.

Таким образом, эффективность пневматического сбросного клапана зависит от триады: грамотного выбора по параметрам, безупречного монтажа и регулярного обслуживания. Пренебрежение любым из этих пунктов превращает важнейший защитный элемент в бесполезную железку на трубопроводе.
