Взрывозащищенные шаровые краны: Полный гайд и выбор 2026

Взрывозащищенные шаровые краны — это критически важные элементы трубопроводной арматуры, предназначенные для безопасного перекрытия потоков легковоспламеняющихся газов и жидкостей в зонах с высокой вероятностью взрыва. В 2026 году выбор таких устройств базируется на строгом соответствии международным стандартам (ATEX, IECEx, ГОСТ Р МЭК) и использованию передовых материалов, исключающих искрообразование. Правильный подбор модели гарантирует не только бесперебойную работу предприятия, но и полную безопасность персонала в экстремальных условиях.

Что такое взрывозащищенный шаровой кран и почему он важен в 2026 году

В современной промышленности, особенно в нефтегазовом секторе, химическом производстве и энергетике, безопасность является приоритетом номер один. Краны шаровые взрывозащищенные представляют собой специализированное оборудование, конструкция которого исключает возможность возникновения искры или перегрева корпуса даже при аварийных ситуациях. В отличие от стандартной запорной арматуры, эти устройства проходят серию строгих испытаний на взрывонепроницаемость и искробезопасность.

Актуальность темы в 2026 году обусловлена ужесточением норм промышленной безопасности и внедрением новых технологий мониторинга состояния оборудования. Современные модели оснащаются системами дистанционного контроля положения затвора и датчиками утечек, что позволяет интегрировать их в единую систему управления технологическим процессом (АСУ ТП). Это снижает человеческий фактор и минимизирует риски возникновения чрезвычайных ситуаций.

Основная функция такого крана — надежное перекрытие потока рабочей среды в зонах, классифицируемых как взрывоопасные (зоны 0, 1, 2 для газов и 20, 21, 22 для пыли). Неправильный выбор или установка обычного крана в такой зоне может привести к катастрофическим последствиям, поэтому использование сертифицированной взрывозащищенной арматуры является обязательным требованием законодательства большинства стран.

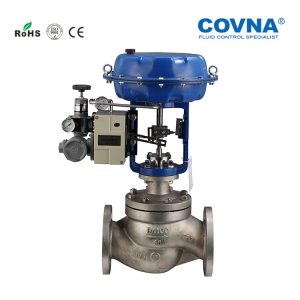

Для решения этих сложных задач ведущие производители, такие как ООО «COVNA Промышленная автоматизация», предлагают комплексные решения. Компания специализируется на создании высококачественной запорной арматуры, включая электрические и пневматические шаровые краны, которые широко применяются в нефтяной, химической, энергетической и металлургической отраслях. Продукция COVNA отличается превосходными уплотняющими свойствами, высокой стойкостью к давлению и коррозии, а также полной совместимостью с интеллектуальными системами управления, что делает её идеальным выбором для обеспечения безопасной и эффективной работы промышленных систем в самых суровых условиях.

Принцип работы и конструктивные особенности

Понимание принципа работы необходимо для правильного выбора и эксплуатации оборудования. В основе конструкции лежит шаровой затвор с цилиндрическим отверстием, который поворачивается вокруг своей оси перпендикулярно направлению потока. Когда отверстие совпадает с осью трубы, среда проходит свободно; при повороте на 90 градусов поток перекрывается.

Ключевые отличия взрывозащищенного исполнения

Главное отличие заключается в защите приводного механизма и уплотнений. В стандартных кранах трение металлических частей или статическое электричество могут стать источником воспламенения. Во взрывозащищенных шаровых кранах применяются следующие решения:

• Искробезопасные материалы: Использование цветных сплавов (латунь, бронза) или специальных покрытий для рабочих пар, исключающих образование искр при ударе или трении.
• Герметичный электропривод: Электрические компоненты помещаются во взрывонепроницаемую оболочку, способную выдержать внутренний взрыв без передачи его во внешнюю среду.
• Антистатическое устройство: Специальный пружинный механизм обеспечивает электрический контакт между шаром, штоком и корпусом, отводя статическое электричество.
• Огнестойкие уплотнения: Применение графитовых или специальных полимерных уплотнений, сохраняющих герметичность даже при воздействии открытого пламени.

Конструкция корпуса часто выполняется цельносварной или с усиленными фланцевыми соединениями, чтобы предотвратить разгерметизацию при скачках давления. Шток крана имеет двойное уплотнение, предотвращающее выброс среды наружу при повреждении верхнего уплотнения.

Классификация и типы взрывозащищенных кранов

Рынок 2026 года предлагает широкий спектр модификаций, адаптированных под различные условия эксплуатации. Выбор конкретного типа зависит от характеристик рабочей среды, давления, температуры и требуемого способа управления.

По типу присоединения

Способ монтажа крана в трубопровод определяет удобство обслуживания и надежность соединения:

• Фланцевые краны: Наиболее распространенный тип для промышленных магистралей высокого давления. Обеспечивают высокую герметичность и возможность быстрой демонтажа для ремонта. Фланцы выполняются согласно стандартам DIN, ANSI или ГОСТ.
• Муфтовые краны: Предназначены для трубопроводов малого и среднего диаметра. Резьбовое соединение компактно, но требует тщательной герметизации резьбы.
• Под приварку: Используются на магистралях, где требуется максимальная надежность и исключение любых внешних утечек. Демонтаж возможен только путем вырезания участка трубы.

По типу управления

В зависимости от автоматизации процесса, краны делятся на несколько категорий:

• Ручные: Управление осуществляется посредством рукоятки или редуктора. Подходит для редко переключаемых участков или локальных систем. Редукторы обязательны для кранов больших диаметров для снижения усилия.
• С электроприводом: Позволяют дистанционное управление и интеграцию в АСУ ТП. Приводы имеют степень защиты не ниже IP67 и маркировку взрывозащиты (например, Ex d IIB T4). Именно в этом сегменте решения от компаний вроде COVNA демонстрируют высокую эффективность благодаря возможности тонкой настройки под задачи клиента.
• С пневмоприводом: Идеальны для быстродействующих систем аварийного отключения (ESD). Сжатый воздух является безопасным энергоносителем во взрывоопасных зонах.
• С гидроприводом: Применяются на трубопроводах сверхвысокого давления, где требуется огромное усилие для поворота затвора.

По конструкции шара

• Полнопроходные: Диаметр отверстия шара равен внутреннему диаметру трубы. Минимизируют гидравлические потери, подходят для транспортировки вязких сред и сред с механическими примесями.
• Стандартнопроходные (редуцированные): Диаметр отверстия меньше диаметра трубы. Компактнее и дешевле, используются там, где перепад давления не является критичным.

Технические характеристики и стандарты 2026 года

При выборе кранов шаровых взрывозащищенных необходимо опираться на актуальные технические параметры. В 2026 году индустрия движется в сторону универсализации стандартов и повышения эксплуатационных пределов.

Основные параметры

• Рабочее давление (PN/Class): От PN10 до PN400 (или Class 150–2500). Высоконапорные краны требуют особого внимания к материалу корпуса и толщине стенок.
• Температурный диапазон: Стандартные модели работают от -40°C до +200°C. Криогенные исполнения функционируют до -196°C, а жаростойкие — до +450°C и выше.
• Пропускная способность (Kv): Ключевой параметр для гидравлического расчета системы.
• Класс герметичности: Согласно ГОСТ 9544 или API 598. Для взрывоопасных сред обычно требуется класс А или В (нулевая или минимальная утечка).

Маркировка взрывозащиты

Понимание маркировки обязательно для допуска оборудования к работе. Основные системы маркировки:

• ATEX (Европа): Например, II 2G Ex db IIB T4 Gb. Указывает группу оборудования, категорию зоны, тип защиты, группу газа и температурный класс.
• IECEx (Международный): Гармонизированный стандарт, признаваемый во многих странах мира.
• ГОСТ Р (Россия/ЕАЭС): Соответствует требованиям Технических регламентов Таможенного союза (ТР ТС 012/2011).

В 2026 году наблюдается тренд на двойную сертификацию (например, одновременно ATEX и ГОСТ), что упрощает логистику и монтаж оборудования на международных объектах.

Сравнительная таблица моделей и исполнений

Для облегчения выбора приведем сравнительный анализ типовых исполнений взрывозащищенных шаровых кранов, доступных на рынке в текущем периоде.

Данная таблица демонстрирует, что выбор зависит не только от цены, но и от конкретных условий эксплуатации. Использование базовой модели в агрессивной среде приведет к быстрому выходу из строя, тогда как применение криогенного крана для горячей воды экономически нецелесообразно.

Руководство по выбору: Как подобрать идеальный кран

Процесс выбора кранов шаровых взрывозащищенных должен быть системным. Ошибки на этом этапе могут стоить компании миллионов рублей штрафов или привести к остановке производства. Ниже представлен пошаговый алгоритм подбора.

Шаг 1: Анализ рабочей среды

Определите точный состав транспортируемого вещества. Является ли оно коррозионно-активным? Содержит ли абразивные частицы? Какова температура и вязкость? Для сероводородсодержащих сред (H2S) обязательно требование NACE MR0175, исключающее сульфидное растрескивание материалов.

Шаг 2: Определение параметров трубопровода

Зафиксируйте рабочий диаметр (DN), рабочее давление (PN) и максимально возможное давление испытания. Учтите гидравлические удары, которые могут возникать в системе при быстром закрытии крана.

Шаг 3: Классификация взрывоопасной зоны

Согласно проекту предприятия, определите зону установки:

• Зона 0 / 20: Постоянное присутствие взрывоопасной смеси. Требуется оборудование категории 1 (очень высокий уровень защиты).
• Зона 1 / 21: Вероятно периодическое появление смеси. Оборудование категории 2 (высокий уровень защиты).
• Зона 2 / 22: Маловероятное появление смеси. Оборудование категории 3 (нормальный уровень защиты).

Неправильная оценка зоны — самая частая причина нарушений правил безопасности.

Шаг 4: Выбор типа привода

Если кран расположен в труднодоступном месте или требуется частое переключение, выбирайте автоматизированный привод. Для систем аварийного отключения предпочтительны пневмоприводы с возвратной пружиной (Fail-Safe), обеспечивающие закрытие крана при потере энергии. Здесь важно учитывать возможность кастомизации, которую предлагают современные производители, подстраивая приводы под специфику объекта.

Шаг 5: Проверка сертификатов

Требуйте у поставщика действующие сертификаты соответствия (ТР ТС, ATEX, IECEx). Обратите внимание на дату выдачи и область применения. Сертификат должен покрывать конкретную модель и модификацию крана.

Монтаж и эксплуатация: Лучшие практики

Даже самый качественный взрывозащищенный шаровой кран может выйти из строя при неправильном монтаже. Соблюдение технологий установки продлевает срок службы оборудования в разы.

Рекомендации по монтажу

• Подготовка трубопровода: Перед установкой труба должна быть очищена от окалины, стружки и грязи. Попадание твердых частиц под седло крана приведет к нарушению герметичности.
• Позиционирование: Электроприводы не должны находиться внизу трубопровода, чтобы исключить накопление влаги и загрязнений. Оптимальное положение — горизонтальное или вертикальное вверх.
• Заземление: Обязательное заземление корпуса крана для отвода статического электричества. Сопротивление заземляющего контура должно соответствовать нормам ПУЭ.
• Момент затяжки: Болты фланцевых соединений должны затягиваться крест-накрест с использованием динамометрического ключа согласно паспортным данным.

Техническое обслуживание

Регулярное ТО включает визуальный осмотр на предмет коррозии и утечек, проверку работы привода и смазку подвижных частей (если предусмотрено конструкцией). Для кранов, работающих в тяжелых условиях, рекомендуется проводить ревизию уплотнений каждые 1-2 года.

Важно: Любые ремонтные работы во взрывоопасной зоне должны проводиться только после снятия давления в трубопроводе и оформления наряда-допуска.

Частые вопросы (FAQ)

В этом разделе собраны ответы на наиболее популярные вопросы, возникающие у инженеров и закупщиков при работе с кранами шаровыми взрывозащищенными.

В чем разница между краном с маркировкой Ex d и Ex i?

Ex d (Взрывонепроницаемая оболочка) означает, что корпус привода выдерживает взрыв внутри себя и не передает его наружу. Это наиболее распространенный тип для силовых приводов кранов. Ex i (Искробезопасная цепь) подразумевает ограничение энергии электрической цепи до уровня, недостаточного для воспламенения. Ex i чаще применяется для датчиков положения и малогабаритных соленоидов, а не для самих моторов кранов большого диаметра.

Можно ли использовать обычный шаровой кран во взрывоопасной зоне с ручным управлением?

Нет, это запрещено. Даже ручной кран должен иметь искробезопасное исполнение (например, покрытие рукоятки антистатическим материалом, искробезопасный материал корпуса). Искра от удара металлической рукоятки о корпус или возникновения статического электричества при трении среды может вызвать взрыв.

Как часто нужно проходить переосвидетельствование?

Срок действия сертификата соответствия обычно составляет от 1 до 5 лет в зависимости от схемы сертификации. Само оборудование подлежит периодической проверке в рамках системы производственного контроля предприятия. Регламент устанавливается внутренними документами завода, но не реже одного раза в год проводится визуальный и функциональный контроль.

Какой материал лучше выбрать для морской платформы?

Для морских платформ, где высока влажность и содержание солей, оптимальным выбором является нержавеющая сталь марки 316L или дуплексная сталь. Они обладают высокой коррозионной стойкостью. Также важно наличие покрытия с высоким классом защиты (C5-M по стандарту ISO 12944).

Возможна ли замена уплотнений своими силами?

Замена уплотнений возможна только квалифицированным персоналом с использованием оригинальных ремкомплектов производителя. Нарушение технологии сборки (неправильный момент затяжки, перекос шара) может привести к потере взрывозащищенных свойств и герметичности. В гарантийный период самостоятельный ремонт запрещен.

Тренды рынка и будущее отрасли в 2026 году

Индустрия запорной арматуры продолжает развиваться, реагируя на запросы на цифровизацию и экологичность. Вот ключевые тенденции, определяющие рынок взрывозащищенных шаровых кранов в 2026 году:

Цифровизация и Индустрия 4.0

Современные краны все чаще оснащаются интеллектуальными позиционерами с поддержкой протоколов HART, Profibus, Foundation Fieldbus. Это позволяет в реальном времени передавать данные о положении затвора, крутящем моменте, температуре корпуса и количестве циклов срабатывания. Предиктивная аналитика помогает предсказать необходимость обслуживания до возникновения поломки. Лидеры рынка, такие как COVNA, активно внедряют эти технологии, обеспечивая совместимость своей продукции с современными системами автоматизированного управления.

Экологичность и снижение эмиссии

Ужесточение экологических норм требует минимизации утечек (fugitive emissions). Новые конструкции штоков и сальниковых узлов обеспечивают класс герметичности, соответствующий стандарту ISO 15848-1. Использование материалов, не содержащих асбеста и других вредных веществ, становится стандартом де-факто.

Компактность и модульность

Производители стремятся уменьшить габариты приводов при сохранении мощности, что упрощает монтаж в стесненных условиях модульных установок. Модульная конструкция позволяет быстро менять тип привода или блок управления без замены всего крана.

Заключение

Выбор взрывозащищенных шаровых кранов в 2026 году — это сложная инженерная задача, требующая комплексного подхода. Безопасность предприятия, жизнь персонала и экологическая обстановка напрямую зависят от качества и правильности подбора этого оборудования. Не стоит экономить на начальной стоимости, рискуя получить проблемы в эксплуатации. Приоритет должен отдаваться проверенным решениям от надежных поставщиков, имеющим полный пакет сертификатов и соответствующим конкретным условиям вашего технологического процесса.

Помните, что правильный кран — это не просто деталь трубопровода, это гарант стабильности вашего производства. Всегда консультируйтесь с техническими специалистами, анализируйте параметры среды и выбирайте оборудование с запасом надежности. Инвестиции в качественную взрывозащищенную арматуру, такую как продукция компании COVNA, окупаются отсутствием аварийных простоев и спокойствием за безопасность объекта.
