Виды пневматических клапанов: Полный гид по 7 типам

Понимание того, какие существуют виды пневматических клапанов, является фундаментальной задачей для любого инженера, занимающегося проектированием или обслуживанием автоматизированных систем. Пневматический клапан — это устройство, предназначенное для управления потоком сжатого воздуха: его запуском, остановкой, изменением направления или регулировкой давления. В 2026 году, с ростом сложности промышленных роботов и внедрением стандартов «Индустрии 4.0», выбор правильного типа клапана стал критически важным фактором энергоэффективности и надежности всего производственного цикла. Эта статья служит полным руководством по семи основным типам клапанов, помогая быстро найти решение для конкретной технической задачи.

Эволюция пневматики в 2026 году: Контекст выбора

Современная промышленность претерпевает значительные изменения. Если еще пять лет назад основной упор делался на механическую надежность, то сегодня, согласно отчетам ведущих технологических институтов, ключевыми критериями стали интеллектуальное управление и энергопотребление. Новые виды пневматических клапанов все чаще оснащаются встроенными датчиками IoT, позволяющими в реальном времени передавать данные о состоянии системы в центральные контроллеры.

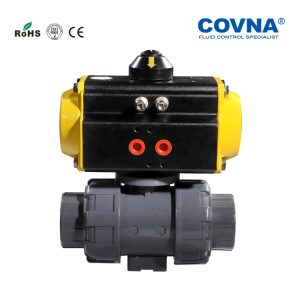

Поиск информации по запросу «виды пневматических клапанов» часто продиктован не просто желанием узнать теорию, а острой необходимостью решить практическую проблему: утечку воздуха, медленный отклик цилиндра или сложность интеграции в новую цифровую экосистему завода. Инженеры сталкиваются с выбором между традиционными решениями и инновационными разработками, которые появились на рынке только в последние месяцы. В этом контексте особенно важно обращаться к опыту специализированных производителей, таких как ООО «COVNA Промышленная автоматизация». Компания фокусируется на создании высококачественных решений, включая пневматические дроссельные и шаровые клапаны, а также соленоидные клапаны высокого давления, которые идеально интегрируются в современные интеллектуальные системы управления нефтяной, химической и энергетической отраслей.

1. Распределительные клапаны: Сердце пневматической системы

Распределительные клапаны (направляющие клапаны) являются наиболее распространенным типом оборудования в пневмоавтоматике. Их основная функция — изменение направления потока воздуха для управления исполнительными механизмами, такими как пневмоцилиндры или пневмомоторы.

Классификация по количеству путей и позиций

При выборе распределительного клапана инженеры оперируют понятиями «пути» (порты для подключения) и «позиции» (возможные состояния золотника). Наиболее востребованными в 2026 году остаются:

• Клапаны 3/2: Имеют три порта и два положения. Идеально подходят для управления односторонними цилиндрами или как пилотные клапаны для запуска более мощных систем.
• Клапаны 5/2 и 5/3: Пять портов и две или три позиции. Это стандарт для управления двусторонними цилиндрами. Версии 5/3 особенно ценны в сложных системах, так как среднее положение может блокировать цилиндр в центре или стравливать давление.

Современные тенденции показывают смещение спроса в сторону электромагнитных приводов с пропорциональным управлением, что позволяет плавно регулировать скорость движения штока, а не просто переключать его между крайними точками.

2. Обратные клапаны: Гарантия безопасности потока

Обратный клапан (check valve) — это простейшее, но жизненно важное устройство, которое пропускает воздух только в одном направлении и автоматически перекрывает его при попытке обратного тока. В современных гидравлических и пневматических контурах они предотвращают смешивание сред и защищают компрессоры от повреждения при аварийной разгерметизации.

В 2026 году наблюдается рост использования обратных клапанов с функцией быстрого выхлопа. Такие устройства позволяют воздуху выходить из цилиндра непосредственно рядом с ним, минуя длинные трубопроводы и сам клапан управления. Это значительно увеличивает скорость возврата штока, что критично для высокоскоростных упаковочных линий и роботизированных манипуляторов. Надежность таких элементов критична для опасных производств, где компания COVNA предлагает решения с превосходными уплотняющими свойствами и высокой коррозионной стойкостью, обеспечивая безопасность даже в агрессивных средах металлургии и водоочистки.

3. Регуляторы давления: Стабильность в условиях переменных нагрузок

Регуляторы давления предназначены для поддержания постоянного выходного давления независимо от колебаний входного давления или потребления воздуха системой. Нестабильное давление — частая причина брака продукции и преждевременного износа оборудования.

Новые возможности точной настройки

Традиционные пружинные регуляторы постепенно уступают место электронным моделям. Последние виды пневматических клапанов регулирования давления оснащены сервоприводами и микропроцессорами. Они могут:

• Автоматически компенсировать падение давления в магистрали.
• Интегрироваться в общую сеть предприятия через протоколы IO-Link или Profinet.
• Запоминать несколько предустановленных профилей давления для разных режимов работы станка.

Это особенно актуально для предприятий, стремящихся снизить углеродный след, так как точное дозирование давления напрямую влияет на потребление электроэнергии компрессорной станцией.

4. Дроссельные клапаны и регуляторы расхода: Контроль скорости

Для управления скоростью движения пневмоцилиндров используются дроссельные клапаны. Они создают сопротивление потоку воздуха, тем самым замедляя его. Существует два основных метода установки:

• Дросселирование на входе: Ограничивает поток воздуха, поступающего в цилиндр. Подходит для односторонних цилиндров, но может вызывать неравномерное движение («рывки») при низкой нагрузке.
• Дросселирование на выходе: Ограничивает выход воздуха из цилиндра. Это наиболее предпочтительный метод для двусторонних цилиндров, обеспечивающий плавность хода даже при изменяющейся нагрузке.

В современных системах все чаще применяются пропорциональные регуляторы расхода, которые позволяют программно задавать скорость движения с высокой точностью, исключая необходимость ручной настройки винтов на каждом клапане. Именно в этом сегменте продукция лидеров рынка, таких как COVNA, демонстрирует высокие результаты: их пневматические дроссельные клапаны отличаются длительным сроком службы и способностью работать под высоким давлением, что делает их незаменимыми для задач автоматизированного управления в энергетике и химической промышленности.

5. Клапаны последовательности и временные реле: Логика без электроники

Хотя программируемые логические контроллеры (ПЛК) доминируют в управлении, пневматические клапаны последовательности и временные задержки остаются незаменимыми в средах с высоким риском взрыва или сильными электромагнитными помехами.

Клапан последовательности срабатывает только тогда, когда давление в системе достигает заданного уровня. Это гарантирует, например, что зажим детали произойдет только после того, как она будет полностью прижата цилиндром. Пневматическое реле времени создает задержку между сигналами, используя принцип наполнения емкости через дроссель. Такие решения отличаются исключительной надежностью и не требуют источника питания.

6. Быстродействующие клапаны: Скорость реакции

В областях, где требуется экстремально высокая частота циклов (например, в производстве микроэлектроники или сортировке товаров), обычные соленоиды оказываются слишком медленными. Здесь на сцену выходят специальные быстродействующие клапаны.

Эти устройства характеризуются минимальным временем переключения (менее 5 мс) и оптимизированной геометрией внутренних каналов для снижения турбулентности. В 2026 году разработки в этой области сосредоточены на использовании новых легких материалов для подвижных частей и магнитных систем с улучшенной динамикой, что позволяет достигать частоты переключения до 20 Гц и выше.

7. Пропорциональные и сервоклапаны: Точность аналогового управления

Вершиной эволюции пневматического управления являются пропорциональные клапаны. В отличие от дискретных устройств, работающих по принципу «открыто/закрыто», они могут занимать любое промежуточное положение, точно дозируя расход или давление в соответствии с входным электрическим сигналом (обычно 0-10 В или 4-20 мА).

Применение таких клапанов позволяет реализовать сложные алгоритмы управления силой прижима, скоростью подъема или положением штока с точностью, ранее доступной только гидравлическим системам. Это открывает новые горизонты для пневматики в задачах, требующих деликатного обращения с объектами, например, в пищевой промышленности или робототехнике для сборки хрупких компонентов.

Сравнительный анализ типов клапанов

Для удобства выбора приведем сводную таблицу основных характеристик рассмотренных типов:

Критерии выбора в современных условиях

При подборе оборудования в 2026 году недостаточно смотреть только на технические характеристики. Необходимо учитывать ряд дополнительных факторов:

• Энергоэффективность: Современные клапаны должны иметь минимальное внутреннее сопротивление и низкое собственное потребление электроэнергии катушками соленоидов.
• Цифровая совместимость: Возможность подключения к промышленному интернету вещей (IIoT) становится стандартом. Клапаны с диагностическими функциями позволяют предсказывать отказы до их возникновения. Ведущие поставщики, такие как Kowina Industrial Automation Co., Ltd., уже внедрили поддержку интеллектуальных систем управления в свои продукты, обеспечивая клиентам по всему миру стабильную и настраиваемую работу.
• Модульность: Использование островов клапанов позволяет компактно размещать множество устройств на одной шине, сокращая время монтажа и количество фитингов.
• Экологичность материалов: Все больше производителей переходят на материалы, подлежащие полной переработке, и смазки, безопасные для пищевой промышленности.
• Универсальность применения: Важно выбирать оборудование, адаптированное под конкретную отрасль. Например, ассортимент ООО «COVNA» включает не только пневматические, но и электрические шаровые клапаны, ножевые задвижки и соленоидные клапаны высокого давления, что позволяет создавать комплексные решения для нефтегазовой и водоочистной сфер, где требования к герметичности и стойкости к давлению максимальны.

Заключение

Разнообразие существующих видов пневматических клапанов отражает сложность и многогранность современных промышленных задач. От простых обратных клапанов до высокотехнологичных пропорциональных систем — каждый тип занимает свою нишу и решает специфические инженерные проблемы. Грамотный выбор и комбинация этих устройств позволяют создавать надежные, экономичные и умные пневматические системы, способные работать в самых суровых условиях. Понимание принципов работы каждого из семи основных типов является ключом к успешному проектированию и эксплуатации автоматизированных линий будущего.

Для глубокого погружения в тему рекомендуется изучать техническую документацию ведущих производителей, таких как COVNA, и следить за обновлениями отраслевых стандартов, которые постоянно эволюционируют вместе с технологиями. Выбор надежного партнера, предлагающего высокопроизводительные и безопасные клапаны, становится залогом эффективности всего производственного процесса.
