Двухходовой клапан прямой: принцип работы, типы и применение в системах отопления и водоснабжения

Понимание работы двухходовой клапан прямой критически важно для проектирования надежных систем. В этой статье мы разберем его устройство, ключевые отличия от трехходового, типы приводов и практические аспекты выбора для инженерных сетей.

Почему «прямой» и «двухходовой»: базовый принцип и самое распространенное заблуждение

Начнем с основ: двухходовой прямой клапан — это запорная или регулирующая арматура с двумя патрубками (вход и выход) и запорным органом, который перемещается строго по оси потока среды. Ключевое слово здесь — «прямой», указывающее на линейное движение штока (шпинделя), в отличие от, скажем, шарового крана, где затвор поворачивается. Именно такая конструкция обеспечивает плавное и точное регулирование расхода, что особенно важно в контурах отопления и ГВС.

Самое частое заблуждение — считать любой клапан с двумя выходами двухходовым, не вдаваясь в его функцию. Главная задача прямого двухходового клапана — либо полностью перекрыть поток, либо пропорционально дросселировать его (уменьшить проходное сечение). Он не предназначен для смешения или разделения потоков, как трехходовой клапан. Путаница здесь может привести к грубой ошибке в схеме обвязки, когда вместо регулирования расхода через теплообменник пытаются организовать подмес — система просто не будет работать как задумано.

Визуально его часто можно отличить по вытянутой, «грибообразной» форме корпуса, где привод расположен четко по оси входного и выходного патрубков. В простейшем ручном исполнении это знакомый всем вентиль. Однако сегодня, особенно в автоматизированных системах, гораздо чаще встречаются модели с электроприводом (электромеханические или с соленоидом) или пневмоприводом, которые получают сигналы от контроллеров, термостатов или датчиков давления.

Три ключевых типа привода: где и почему применяется каждый

Сердце автоматического клапана — это привод. От его типа напрямую зависят возможности системы. Можно выделить три основных вида, каждый со своей нишей.

Первый и самый простой для понимания — электромагнитный (соленоидный) клапан. Он работает по принципу «включено-выключено». При подаче напряжения катушка создает магнитное поле, которое втягивает сердечник и открывает (или закрывает) проход. Это недорогое и быстрое решение для задач полного перекрытия потока по команде, например, в системах защиты или на отводах к отдельным потребителям. Но для плавного регулирования температуры в контуре отопления он не подходит.

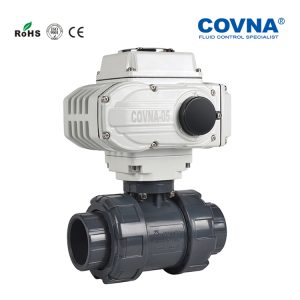

Для плавного регулирования как раз и существуют электромеханические приводы с мотором (чаще всего шаговым или серво). Они получают аналоговый сигнал (например, 0-10В или 4-20 мА) или цифровую команду и перемещают шток клапана на заданную величину, точно дозируя поток. Это «рабочие лошадки» современных узлов обвязки котлов, теплообменников, вентиляционных установок. Производители вроде ООО COVNA Промышленная автоматизация предлагают широкий ряд таких приводов с различным крутящим моментом и протоколами управления.

Третий тип — пневмопривод. Он использует энергию сжатого воздуха для перемещения штока. Такие клапаны незаменимы на взрывоопасных производствах (нефтехимия, лакокрасочные цеха), где использование электричества рискованно. Они мощные, надежные, но требуют сложной инфраструктуры — компрессора и воздушных магистралей. Для обычной котельной или ИТП это избыточно.

Регулирующий vs. запорный: тонкости конструкции, которые определяют надежность

Еще один важный нюанс, который кроется в деталях — конструктивное различие между клапанами, предназначенными в первую очередь для регулирования, и теми, что рассчитаны на плотное запирание.

Регулирующие клапаны имеют специальный профиль плунжера (затвора) — часто игольчатый, конусный или сегментный. Этот профиль спроектирован так, чтобы зависимость расхода от хода штока была как можно более линейной. Это обеспечивает точное управление. Однако для полного перекрытия такие клапаны подходят хуже — даже в крайнем положении микроскопическая протечка возможна.

Запорные (или запорно-регулирующие) клапаны делают акцент на герметичности. В их конструкции часто используется эластичное уплотнение (например, EPDM или фторкаучук), которое в закрытом состоянии плотно прижимается к седлу, обеспечивая класс герметичности «А» по ГОСТ. Они могут регулировать поток, но их расходная характеристика (зависимость расхода от хода) может быть не такой идеальной, как у чисто регулирующих. Выбор здесь — это компромисс между точностью регулирования и гарантией отсутствия протечек в закрытом состоянии.

Из личного опыта замечу: частой ошибкой при самостоятельном подборе является установка дешевого соленоидного клапана в контур, где требуется плавное регулирование температуры. В результате система работает рывками, котел постоянно циклирует, а комфортной температуры добиться не получается. Это классический случай несоответствия типа привода задаче.

Параметры выбора: Kvs, материалы, давление и другие цифры, на которые нужно смотреть

Чтобы клапан работал долго и эффективно, недостаточно понять его тип. Нужно подобрать его под конкретные параметры системы. Вот ключевые пункты для расчета:

• Пропускная способность Kvs: Это главный параметр. Он показывает, сколько кубометров воды в час пройдет через клапан при перепаде давления в 1 бар. Если выбрать клапан со слишком малым Kvs, он создаст чрезмерное гидравлическое сопротивление и не пропустит нужный расход. Слишком большой Kvs приведет к «резкому» регулированию, когда малейшее движение штока сильно меняет поток.
• Рабочее давление (PN) и температура: Указанные на корпусе значения (например, PN16, 90°C) должны с запасом перекрывать реальные параметры в системе. Для высокотемпературных систем отопления критичен выбор стойких уплотнительных материалов.
• Материал корпуса: Латунь или нержавеющая сталь — для ГВС и отопления, углеродистая сталь — для промышленных сетей, чугуна в современных системах стараются избегать из-за коррозии. Материал уплотнений должен быть совместим со средой (вода, гликоль, пар).
• Тип подключения: Резьба (внутренняя/наружная) для малых диаметров, фланцы по ГОСТ или DIN — для больших.

Расчет Kvs — это отдельная тема, требующая знания расхода среды и допустимых потерь давления. Часто производители или серьезные поставщики, имеющие инженерный отдел, предоставляют услуги такого расчета или предлагают удобные онлайн-калькуляторы, что значительно снижает риск ошибки.

Типичные схемы применения в котельных и ИТП: как не запутаться в обвязке

Давайте рассмотрим, где же конкретно в системах теплоснабжения и водоснабжения прячется этот незаметный труженик. Его основная роль — быть исполнительным механизмом в контуре регулирования.

Классический пример — обвязка пластинчатого теплообменника для приготовления ГВС. Двухходовой клапан, установленный на подаче греющего теплоносителя от котла к теплообменнику, по сигналу датчика температуры на выходе ГВС увеличивает или уменьшает поток. Таким образом, он поддерживает заданную температуру горячей воды на выходе, независимо от скачков температуры в первичном контуре. Это более простая и экономичная схема по сравнению с использованием трехходового клапана для той же задачи.

Другой частый случай — регулирование температуры в отопительном контуре по погодозависимому графику. Контроллер, учитывая температуру наружного воздуха, вычисляет необходимую температуру теплоносителя в системе отопления и дает команду двухходовому клапану на подмешивающей линии. Хотя здесь часто используется трехходовой клапан, двухходовой может применяться в альтернативных схемах, например, для регулирования расхода через основной нагревательный элемент.

Также его можно встретить в контурах подпитки, где он управляется по сигналу датчика давления, или в системах водоподготовки для дозирования реагентов. Главное, что нужно помнить, проектируя схему: двухходовой клапан прямой регулирует поток через него, но не меняет его направление. Это и определяет его место в любой гидравлической схеме.

Теперь вы знаете, что выбор двухходовой клапан прямой — это не просто покупка железки с резьбой, а техническое решение, основанное на понимании его принципа действия, типа привода и параметров системы.

Остались вопросы по интеграции клапана в конкретную схему? Изучите технические каталоги производителей, например, COVNA Промышленная автоматизация, где часто приводятся типовые схемы обвязки, или обсудите ваш проект с инженерами-теплотехниками — совместный разбор чертежа поможет избежать досадных промахов.
