Клапан регулирования расхода газа: принцип работы и основные типы

Когда речь заходит о точном контроле подачи газа в промышленных системах, выбор клапан регулирования расхода газа становится не просто технической задачей, а вопросом безопасности и экономической эффективности. В этой статье я постараюсь объяснить, чем отличаются основные типы таких клапанов, на какие детали в их работе стоит обращать внимание в первую очередь и как избежать распространенных ошибок при их подборе.

Что такое регулятор расхода и чем он отличается от простого запорного клапана

Главное заблуждение — считать, что любой клапан, установленный на газовой линии, может регулировать расход. Обычный запорный шаровый кран предназначен только для двух положений: «открыто» и «закрыто». Его попытка работать в промежуточном положении для регулировки потока быстро приводит к эрозии уплотнений и потере герметичности из-за высокой скорости потока на частично перекрытом сечении.

Клапан регулирования расхода газа — это иное устройство. Его конструкция изначально рассчитана на плавное и точное изменение проходного сечения, часто с возможностью поддержания заданного расхода или давления независимо от изменений на входе. В его основе лежит не просто пробка или шар, а специальный профилированный плунжер (шток с конусом), игла или мембрана, которые перемещаются относительно седла. Такая конструкция обеспечивает предсказуемую зависимость между ходом штока и пропускной способностью, что и позволяет вести точное регулирование.

Из практики скажу, что одна из частых ошибок на небольших производствах — это установка дешевого запорного клапана вместо регулирующего на линии дозирования. Первое время это может работать, но уже через несколько месяцев начинаются проблемы: то подача «скачет», то клапан начинает подтравливать. В итоге приходится менять его на правильное устройство, но уже после потери сырья и времени.

Основные типы конструкций: игольчатые, мембранные, с пневмоприводом

Если классифицировать по рабочему органу, то чаще всего встречаются игольчатые клапаны. В них запорно-регулирующим элементом служит длинный конический шток (игла), которая входит в малое седло. Они отлично подходят для точного дозирования относительно небольших расходов, например, в лабораторных установках или газовых горелках. Однако для больших диаметров труб они уже не так эффективны — требуются значительные усилия для перемещения штока.

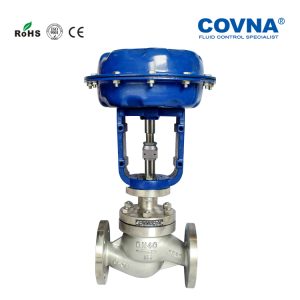

Для средних и высоких расходов в промышленности чаще применяются клапаны с профилированным плунжером и седлом. Здесь геометрия плунжера рассчитана так, чтобы обеспечить линейную или равнопроцентную расходную характеристику. Это значит, что каждому одинаковому перемещению штока соответствует предсказуемое изменение расхода, что критически важно для автоматизации процесса. Такие клапаны, как те, что производит ООО COVNA Промышленная автоматизация, часто комплектуются электроприводом или пневмоприводом для интеграции в АСУ ТП.

Отдельно стоит выделить мембранные (диафрагменные) регуляторы. В них поток перекрывается гибкой мембраной, на которую, с другой стороны, действует управляющее давление или усилие от пружины. Их ключевое преимущество — это способность перекрывать линии даже с небольшим содержанием твердых частиц, так как мембрана не так чувствительна к засорению, как точная пара «игла-седло». Но за это приходится платить более ограниченным рабочим давлением и ресурсом самой мембраны.

Принцип работы в системе: от ручной регулировки до контура АСУ ТП

В самом простом случае клапан имеет штурвал или маховик для ручного управления. Оператор, ориентируясь на показания расходомера или манометра, вручную выставляет нужное положение. Этот метод до сих пор жив на многих объектах, но он подвержен человеческому фактору и не подходит для быстропротекающих процессов.

Современные системы требуют автоматики. Здесь клапан регулирования расхода газа оборудуется приводом — электрическим или пневматическим. Электропривод (например, многооборотный электродвигатель) получает сигнал от контроллера (4-20 мА или по цифровому протоколу, например, Modbus) и точно позиционирует шток. Пневмопривод работает от сжатого воздуха и часто быстрее электрического, что важно для аварийного отключения. Выбор между ними — это компромисс между точностью, скоростью, доступностью энергии и взрывобезопасностью зоны установки (пневматика часто предпочтительнее во взрывоопасных средах).

В законченном автоматическом контуре регулятор расхода работает в связке с датчиком (расходомером) и ПИД-регулятором. Датчик постоянно измеряет фактический расход и отправляет данные регулятору. Тот сравнивает их с заданным значением (уставкой) и, по специальному алгоритму (ПИД), рассчитывает команду для привода клапана. Этот цикл повторяется непрерывно, обеспечивая стабильность параметра. Важно, чтобы динамические характеристики клапана (скорость срабатывания, гистерезис) соответствовали требованиям контура, иначе система будет «качаться» и не сможет держать уставку.

Ключевые параметры выбора: не только диаметр условного прохода

Первое, на что смотрят, — это DN (диаметр) и PN (номинальное давление). Но это лишь начало. Критически важным параметром является Kv (пропускная способность) или его американский аналог Cv. Этот коэффициент показывает, сколько кубометров воды в час проходит через полностью открытый клапан при перепаде давления в 1 бар. Для газа расчет сложнее, учитывается плотность и температура, но суть та же. Ошибка в подборе по Kv — самая распространенная: если клапан окажется слишком «большим» (завышенный Kv), он будет работать в самом начале хода штока, где регулирование наименее точно. Если слишком «маленьким» — не обеспечит нужный максимальный расход даже полностью открытый.

Второй ключевой параметр — это диапазон регулирования (R) или соотношение максимального и минимального устойчиво регулируемого расхода. Например, R=50:1 означает, что клапан может стабильно работать при снижении расхода в 50 раз от максимума. Для систем, где нагрузка сильно меняется (скажем, котельная летом и зимой), этот параметр выходит на первый план.

Третий момент — материалы исполнения. Для инертных или углеводородных газов часто достаточно углеродистой стали с уплотнениями из NBR или EPDM. Но для агрессивных сред (например, хлор, аммиак) или высоких температур требуются нержавеющие стали (AISI 304, 316), сплавы типа Hastelloy или специальные фторопластовые уплотнения (PTFE, PFA). Игнорирование химической совместимости приводит к быстрой коррозии и катастрофическим отказам. Требования к материалам для опасных сред часто регламентируются документами, на которые ссылается Росстандарт.

Типичные проблемы при эксплуатации и способы их предотвращения

Одна из частых проблем — это засорение или закоксовывание рабочего зазора между плунжером и седлом. Особенно это актуально для «влажного» или неподготовленного газа, который может нести пыль, окалину или капельную влагу. Решение — установка фильтра тонкой очистки перед клапаном. Его номинальная тонкость фильтрации должна быть как минимум в 10 раз меньше минимального рабочего зазора в клапане.

Другая проблема — износ уплотнительных поверхностей из-за эрозии при высоких скоростях газа или кавитации (хотя для газа это менее характерно, чем для жидкостей). Признак — постепенный рост «минимального протока» (клапан перестает полностью перекрываться) или необходимость постоянно корректировать уставку. Здесь помогает правильный первоначальный подбор: не превышать рекомендованные производителем перепады давления и скорости потока.

«Залипание» штока — бич клапанов, которые долго стоят в одном положении, особенно в неблагоприятных условиях. Пыль, конденсат, перепады температур могут привести к тому, что пневмо- или электропривод не сможет сдвинуть шток с места. Профилактика — это периодическое (хотя бы раз в месяц) «прогоняние» клапана по всему диапазону хода в ручном или тестовом режиме. Для ответственных систем используют клапаны с позиционером, который имеет функцию принудительного «раскачивания» для преодоления трения.

Итог: системный подход к выбору и применению

Выбор клапана регулирования расхода газа — это не поиск детали по диаметру фланца. Это инженерная задача, где нужно учесть свойства среды, требуемый диапазон регулирования, точность, совместимость с системой автоматики и условия эксплуатации. Начинать стоит с четкого техзадания с диапазонами расходов, давлений и температур, а уже под него подбирать тип конструкции, материал и привод.

Правильно подобранный и установленный клапан становится незаметным и надежным узлом системы, годами выполняющим свою работу. Ошибка же приводит к постоянной «борьбе» с процессом, перерасходу энергии и сырья, а в худшем случае — к аварийной ситуации. Если у вас есть вопросы по расчету пропускной способности для нестандартной среды или выбору типа привода — задавайте их в комментариях. Для понимания современных конструктивных решений можно изучить предложения специализированных производителей, например, ООО COVNA Промышленная автоматизация.
