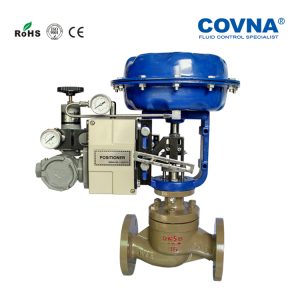

Редукционный клапан давления пара: принцип работы, типы и области применения

Подробное руководство по редукционным клапанам для пара: как они работают, какие существуют конструктивные типы и где применяются в промышленности. Советы по выбору, монтажу и эксплуатации.

Основной принцип работы: как клапан снижает и стабилизирует давление

Если говорить упрощённо, то редукционный клапан давления пара — это автоматический регулятор, задача которого — преобразовать высокое давление на входе (например, от котла или паропровода) в более низкое и стабильное давление на выходе, вне зависимости от колебаний на входе и изменений расхода. Его работа основана на балансе сил: давление среды воздействует на чувствительный элемент (мембрану или поршень), который через систему рычагов или напрямую связан с затвором. Когда давление после клапана (выходное) превышает заданное значение, сила на мембране преодолевает усилие настроечной пружины, и затвор начинает прикрываться, ограничивая поток пара и снижая давление.

На практике это выглядит как постоянная динамическая настройка. Клапан не просто «приоткрыт» на определённую величину, он непрерывно «дозирует» проходное сечение в ответ на текущие условия. Важнейший элемент здесь — именно чувствительный элемент. В паровых системах, где температура может достигать 200-300°C и выше, мембраны должны быть выполнены из специальных сплавов, сохраняющих эластичность и прочность, например, из инконеля или с покрытием из фторопласта. Дешёвые резиновые или силиконовые мембраны быстро деградируют, и клапан теряет точность регулирования.

Ключевой параметр, который часто упускают из виду, — это не только диапазон настройки, но и точность поддержания давления, или зона нечувствительности. Идеальный клапан поддерживает давление с отклонением ±0,1-0,2 бара. На деле же, особенно после длительной эксплуатации без обслуживания, из-за износа уплотнений штока или засорения импульсной трубки, эта зона может расшириться до ±0,5 бара и более, что для некоторых технологических процессов (например, в текстильной или пищевой промышленности) уже критично.

Конструктивные типы редукционных клапанов: прямой и непрямой действия

Всё многообразие конструкций можно разделить на две большие группы. Клапаны прямого действия — наиболее распространённые и относительно простые. В них давление после клапана (выходное) воздействует непосредственно на мембрану, которая через шток связана с затвором. Чем выше давление — тем сильнее мембрана прогибается, преодолевая сопротивление пружины, и прикрывает проход. Их главные преимущества — простота, надёжность и независимость от внешних источников энергии. Однако их точность и способность работать при высоких входных давлениях или больших расходах ограничены.

Клапаны непрямого (пилотного) действия — это уже более сложные и точные устройства. Они состоят из двух контуров: главного клапана и пилотного (управляющего). Пилотный клапан — это, по сути, небольшой редукционный клапан прямого действия, который регулирует давление в камере над мембраной главного клапана. Давление пара после основного клапана воздействует на мембрану пилотного клапана, а тот, в свою очередь, управляет открытием/закрытием главного. Такая двухступенчатая схема позволяет достичь исключительно высокой точности регулирования (±0,05 бара) и работать с очень высокими перепадами давлений и расходами, где клапан прямого действия был бы слишком громоздким или неточным.

Какой тип выбрать? Для небольших систем отопления, технологических линий с малыми расходами и стабильным режимом работы часто достаточно надёжного и недорогого клапана прямого действия. Для крупных котельных, ТЭЦ, технологических процессов, где пар используется как точный энергоноситель (например, в стерилизации или сушке), однозначно нужен пилотный клапан. Его первоначальная стоимость выше, но он окупается за счёт экономии пара и стабильности технологического цикла.

Ключевые области применения в промышленности

Главная сфера применения таких клапанов — это, конечно, теплоэнергетика и системы теплоснабжения. Здесь они выполняют несколько функций: снижают давление пара от котлов до уровня, необходимого для потребителей (технологических аппаратов, теплообменников); поддерживают стабильное давление в отдельных контурах; предохраняют оборудование низкого давления от аварийных ситуаций. Например, пар из магистрали с давлением 13 бар может редуцироваться до 4-6 бар для системы отопления цеха или до 2-3 бар для системы кондиционирования.

В пищевой и фармацевтической промышленности требования ещё жёстче. Пар здесь часто используется для стерилизации оборудования, ёмкостей или непосредственно продукта. Процесс требует точного поддержания температуры, которая напрямую зависит от давления насыщенного пара. Колебания даже в 0,2 бара могут привести к недогреву (риск бактериологического заражения) или перегреву (порча продукта). Здесь применяются специальные клапаны из нержавеющей стали (AISI 304/316) с санитарным исполнением и высокой точностью срабатывания.

Ещё одна важная область — химическая и нефтехимическая промышленность. Пар используется для нагрева реакторов, ректификационных колонн, в эжекторах. Особенность — часто агрессивная среда или пар, получаемый из разных источников (утилизационные котлы), который может содержать примеси. Клапаны для таких условий должны быть не только коррозионностойкими, но и иметь особую конструкцию, предотвращающую заклинивание из-за отложений. Иногда в таких системах применяются клапаны с электроприводом, управляемые от системы АСУ ТП, что позволяет интегрировать редукцию давления в общий технологический контур.

Критерии выбора и распространённые ошибки при подборе

Выбирая редукционный клапан, нельзя ориентироваться только на диаметр фланца (DN) и диапазон давлений. Первый и часто игнорируемый параметр — пропускная способность (Kv). Она показывает, сколько кубометров воды в час при перепаде давления в 1 бар пройдёт через клапан в полностью открытом состоянии. Для пара расчёт сложнее, но суть та же: клапан должен быть способен пропустить максимальный расход пара при минимальном перепаде давлений между входом и выходом. Ошибка в выборе заниженного Kv приведёт к тому, что клапан будет полностью открыт, но не сможет обеспечить нужный расход, создав «бутылочное горлышко» в системе.

Второй критический параметр — материальное исполнение. Для насыщенного пара температурой до 200°C часто достаточно корпуса из углеродистой стали (WCB) и уплотнений из EPDM. Для перегретого пара (свыше 250°C) или при наличии конденсата требуется корпус из хромомолибденовой стали (например, WC6) и уплотнения из графита или металла. Неправильный выбор материала приведёт к быстрому коррозионному износу, протечкам по штоку или даже к разрушению корпуса.

Третья частая ошибка — пренебрежение обвязкой. Редукционный клапан редко работает сам по себе. Для его правильного функционирования необходимы:

• Сетчатый фильтр перед клапаном для защиты от окалины и мусора.
• Предохранительный клапан после редукционного для защиты оборудования низкого давления на случай отказа редуктора.
• Манометры до и после клапана для визуального контроля.
• Дренаж или конденсатоотводчик на пониженных участках подводящей линии, чтобы на клапан не подавалась водяная пробка.

Игнорирование хотя бы одного из этих элементов резко снижает надёжность и срок службы всей системы.

Монтаж, настройка и базовое обслуживание

Монтаж клапана — ответственная операция. Устанавливать его следует на горизонтальном участке трубопровода, по возможности, так, чтобы шток был в вертикальном положении. Это предотвратит неравномерный износ направляющих. Перед клапаном обязательно должен быть участок прямого трубопровода длиной не менее 5-10 диаметров для стабилизации потока. Если пар поступает из парогенератора или котла, где возможны гидроудары из-за вспенивания воды, рекомендуется установить клапан после сепаратора пара.

Настройка давления выполняется при работающей системе. С помощью регулировочного винта (или маховика) сжимают или ослабляют настроечную пружину, наблюдая за манометром на выходе. Важно делать это плавно и давать системе время (несколько минут) на стабилизацию после каждого изменения. Если давление «плавает», возможно, в системе есть воздух, неверно подобран расход или изношен чувствительный элемент. Не стоит пытаться настроить клапан, если на входе давление ниже, чем желаемое на выходе — это физически невозможно.

Базовое обслуживание сводится к периодической (раз в полгода-год) проверке:

1. Чистке сетки фильтра.
2. Проверке целостности мембраны (в разборных моделях).
3. Смазке резьбы штока (если это предусмотрено конструкцией).
4. Контролю герметичности уплотнений штока (сальниковой набивки или сильфона).

Своевременное обслуживание, которое могут обеспечить как собственные службы, так и специализированные компании по поставке арматуры, вроде ООО COVNA Промышленная автоматизация, предотвращает внезапные отказы и продлевает межремонтный интервал в разы.

Таким образом, редукционный клапан давления пара — это не просто «железка» в трубопроводе, а ключевой элемент, обеспечивающий безопасность, экономичность и стабильность работы всей паровой системы. Его грамотный подбор, правильная обвязка и регулярное обслуживание — это инвестиция в бесперебойность технологического процесса, которая окупается многократно.

Если при выборе или эксплуатации клапана возникли сложности, всегда можно обратиться к технической документации производителя или проконсультироваться с инженерами специализированных компаний. Их практический опыт в подборе арматуры для конкретных условий — от температурных режимов до агрессивности среды — поможет избежать дорогостоящих ошибок и простоев.
