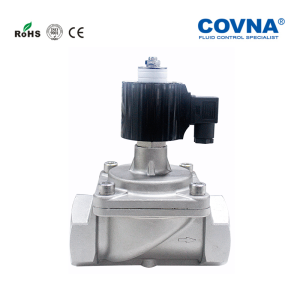

Какой соленоидный клапан пар выбрать: полное руководство по давлению и температуре

Подбор парового соленоидного клапана — задача, где ошибка ведет к протечкам, поломкам и простою оборудования. В этом руководстве мы детально разберем, как давление и температура пара влияют на выбор модели, материала и типа управления, чтобы вы подобрали надежный и долговечный соленоидный клапан пар для своей системы.

Почему давление пара — первый и главный критерий выбора

Рабочее давление в системе — это отправная точка для любого расчета. Ошибка здесь — самая частая и дорогая. Дело не только в том, выдержит ли корпус клапана нагрузку. Куда важнее, как поведет себя уплотнительный узел и соленоид при постоянном воздействии пара под давлением. Если указано «макс. 10 бар», это не значит, что клапан проработает долго на этом пределе — лучше брать с запасом в 1.5-2 раза.

На практике я часто сталкиваюсь с ситуацией, когда в спецификациях смешивают понятия давления. Нужно четко различать:

• Рабочее давление (PN) — нормальные условия эксплуатации.
• Давление открытия/закрытия — минимальный перепад, при котором клапан гарантированно сработает. Для пара он критически важен.
• Пробное давление — тестовое, которое корпус выдерживает без разрушения.

Для типичных систем технологического пара в котельных давление чаще всего лежит в диапазоне 6-16 бар. Но, например, в системах стерилизации может быть и выше.

Личный совет: всегда запрашивайте у поставщика не просто цифру в бар, а полный график зависимости расхода (Kvs) от перепада давления для конкретной модели. Иногда клапан, формально подходящий по давлению, на деле не может обеспечить нужную пропускную способность из-за высокого гидравлического сопротивления в открытом состоянии.

Температура пара: прямой путь к выбору материала уплотнений и катушки

Температура — второй по важности фактор, который напрямую диктует материалы изготовления. Пар — это не просто горячий воздух; это агрессивная среда, особенно при температуре насыщенного пара выше 150°C. Стандартные уплотнения из EPDM или NBR здесь быстро придут в негодность, потеряв эластичность и начав пропускать.

Для температур до 180-190°C часто применяют фторкаучук (FKM/Viton). Он хорошо держит форму, но со временем может стать хрупким при циклических нагрузках. Для более высоких температур, скажем, для перегретого пара от 200°C и выше, уже требуется PTFE (тефлон) или металлические уплотнения «металл по металлу». Стоимость, конечно, растет, но альтернативы нет — обычная резина просто «спекется».

Особое внимание — катушке соленоида. Стандартные катушки рассчитаны на нагрев до определенного класса изоляции (обычно класс H — до 180°C). Если клапан установлен непосредственно на горячем паропроводе без теплоотвода, температура корпуса может превысить этот предел. В таком случае нужна либо удлиненная штоковая часть для отвода тепла, либо катушка с более высоким температурным классом. Я видел случаи, когда «необъяснимые» перегорания катушек были вызваны именно этой, на первый взгляд, мелочью.

Нормально-открытый (НО) или нормально-закрытый (НЗ)? Логика управления и безопасность

Тип управления — это не просто техническая деталь, а вопрос безопасности и логики работы технологического процесса. Нормально-закрытый (НЗ) клапан открывается при подаче напряжения на катушку и закрывается при его снятии. Это самый распространенный тип для подачи пара, так как в аварийном отключении питания он перекроет поток, что обычно безопаснее.

Нормально-открытый (НО) клапан, наоборот, закрывается при подаче напряжения. Его используют в системах, где проток пара должен быть прерван только по сигналу, а его исчезновение (например, обрыв провода) не должно останавливать процесс. Это более редкие, но критически важные сценарии, например, в некоторых схемах охлаждения или защиты от замораживания.

Частая ошибка проектировщиков — не учитывать, что будет с системой при пропадании питания. Я участвовал в разборе инцидента на небольшой ТЭЦ, где из-за отключения электричества НЗ клапаны на линии подачи пара к турбинам вспомогательного оборудования закрылись, что привело к гидроударам при последующем запуске. Иногда правильнее закладывать клапаны с ручным дублером или с пружинным возвратом в определенное безопасное положение.

Конструктивные особенности: прямого и непрямого действия, пилотные клапаны

Все соленоидные клапаны для пара делятся на клапаны прямого действия и пилотные (непрямого действия). В клапанах прямого действия соленоид напрямую, через плунжер, открывает или закрывает основное седло. Они могут работать при нулевом перепаде давления, но, как правило, имеют ограничение по диаметру (до DN50) и требуют мощной катушки.

Пилотные клапаны используют давление самой среды для открытия основной мембраны или поршня. Соленоид здесь управляет лишь небольшим пилотным контуром. Такие клапаны могут быть больших диаметров и работать при высоких давлениях, но им для надежного срабатывания необходим минимальный перепад давления (обычно от 0.3-0.5 бар). Если в вашей системе возможны режимы с малым перепадом, это может стать проблемой.

Из моего опыта, для большинства промышленных применений с паром среднего и высокого давления оптимальны именно пилотные клапаны. Они надежнее и экономичнее. Но для систем с частыми пусками/остановами, где давление может «плавать», или для вакуумного пара часто лучше показывают себя клапаны прямого действия. Компании, которые производят оба типа, как ООО COVNA Промышленная автоматизация, обычно предоставляют более объективные рекомендации, так как им не нужно «впихивать» неподходящую модель из-за ограниченного ассортимента.

Материалы корпуса: латунь, нержавейка, чугун — что и когда применять

Материал корпуса определяет не только стойкость к давлению и температуре, но и к коррозии, которая для пара, особенно конденсата, весьма агрессивна. Латунь — хороший выбор для неагрессивного пара низкого давления (до 10-12 бар) и температур до 180°C. Она коррозионностойка, легко обрабатывается, но дороже чугуна.

Нержавеющая сталь (AISI 304, 316) — универсальный и самый надежный вариант для большинства промышленных применений. Она выдерживает высокие температуры, давление и устойчива к коррозии. Ее стоит выбирать для пищевой, фармацевтической промышленности или в условиях морского климата. Чугун — экономичный вариант для сухого пара высокого давления в системах отопления или технологических линиях, но он подвержен коррозии, особенно в зонах конденсатосборников.

Не стоит забывать и о материале внутренних компонентов — штока, плунжера, пружины. Они должны быть совместимы с материалом корпуса во избежание гальванической коррозии. Например, в клапане из нержавеющей стали шток также должен быть из нержавейки или другого стойкого сплава. Уточняйте эти детали в техническом паспорте. Ссылки на стандарты материалов, например, ГОСТ или DIN, которые можно найти в описании продукции на сайте производителя, добавляют информации достоверности.

Заключение: система выбора, а не угадывания

Выбор соленоидного клапана пар перестает быть лотереей, если подходить к нему системно: начать с точных параметров давления и температуры среды, определить требуемую логику безопасности (НО/НЗ), подобрать подходящую конструкцию и материалы, и только затем сравнивать модели по цене и доступности. Этот последовательный анализ сбережет ресурсы и предотвратит аварии.

Теперь вы знаете, как выбрать соленоидный клапан пар, основываясь на инженерных расчетах, а не на интуиции или обещаниях продавца. Правильно подобранный клапан — это не просто компонент, это гарантия стабильности и безопасности вашего технологического процесса на годы вперед.

Остались сомнения? Поделитесь параметрами вашей системы с техническими специалистами в комментариях или изучите фотографии, чертежи и подробные спецификации различных моделей в каталогах проверенных поставщиков — это поможет увидеть различия в конструкции.
