Электрический шаровой клапан: Полное руководство 2026

Электрический шаровой клапан — это современное запорно-регулирующее устройство, которое использует электрический привод для управления потоком жидкостей или газов в трубопроводных системах. В отличие от ручных аналогов, он позволяет автоматизировать процессы, интегрироваться в системы «Умный дом» и промышленные SCADA-системы, обеспечивая высокую точность и надежность. В 2026 году выбор такого оборудования критически важен для энергоэффективности и безопасности объектов.

Это руководство подробно разбирает принципы работы, типы приводов, технические характеристики и нюансы монтажа электрических шаровых кранов. Мы поможем вам понять, как выбрать оптимальную модель под ваши задачи, избежать распространенных ошибок при установке и обеспечить долговечность системы.

Что такое электрический шаровой клапан и зачем он нужен в 2026 году?

Традиционные ручные шаровые краны требуют физического присутствия человека для переключения. В современных условиях, когда требования к автоматизации зданий и промышленных процессов растут, это становится узким местом. Электрический шаровой клапан решает эту проблему, заменяя мышечную силу человека на энергию электродвигателя.

По сути, это комбинация двух узлов: стандартного шарового крана (запорная часть) и электропривода (исполнительный механизм). Шар внутри корпуса имеет сквозное отверстие. При повороте шара на 90 градусов поток либо полностью открывается, либо полностью перекрывается. Электропривод выполняет этот поворот по сигналу от контроллера, таймера или датчика.

Ключевые преимущества перед ручными аналогами

Переход на электрическое управление обусловлен рядом существенных преимуществ, которые особенно актуальны в контексте трендов 2026 года на энергосбережение и цифровизацию:

• Полная автоматизация: Возможность интеграции с системами диспетчеризации. Вы можете управлять сотнями клапанов из одной точки.
• Дистанционное управление: Контроль потока через Wi-Fi, Zigbee или проводные интерфейсы из любой точки мира.
• Высокая скорость срабатывания: Стандартное время полного открытия/закрытия составляет от 5 до 30 секунд, что критично для аварийных ситуаций.
• Отсутствие человеческого фактора: Исключается риск того, что персонал забудет перекрыть воду или газ.
• Энергоэффективность: Современные приводы потребляют минимум энергии и часто работают в импульсном режиме.

Где применяются электрические шаровые краны?

Спектр применения этого оборудования чрезвычайно широк. В бытовом секторе они используются в системах теплых полов, радиаторного отопления и водоснабжения частных домов. В коммерческой недвижимости — для управления климат-контролем в офисных зданиях и торговых центрах.

В промышленности электрические шаровые клапаны незаменимы в химической, нефтегазовой и пищевой отраслях. Они регулируют потоки агрессивных сред, пара, сжатого воздуха и технических жидкостей. Важным трендом 2026 года стало использование взрывозащищенных исполнений в опасных производственных зонах.

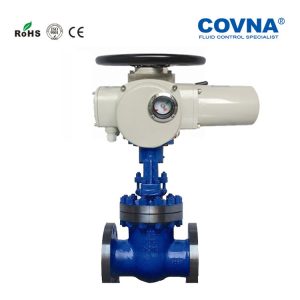

Именно для решения таких сложных задач компании вроде ООО COVNA Промышленная автоматизация разрабатывают специализированные линейки продукции. Специализируясь на производстве высококачественных промышленных клапанов, COVNA предлагает не только электрические шаровые клапаны, но и пневматические аналоги, ножевые задвижки и соленоидные клапаны высокого давления. Их оборудование широко востребовано в нефтяной, химической, энергетической и водоочистной отраслях благодаря превосходным уплотняющим свойствам, стойкости к коррозии и давлению, а также полной совместимости с интеллектуальными системами управления. Такой подход обеспечивает безопасную и эффективную работу даже самых нагруженных промышленных систем.

Принцип работы и внутреннее устройство

Чтобы грамотно подобрать оборудование, необходимо понимать, как оно устроено изнутри. Конструкция электрического шарового клапана делится на две основные части: гидравлическую (проточную) и механическую (привод).

Запорный элемент: шаровой механизм

Сердцем клапана является сферический затвор (шар), изготовленный обычно из латуни, нержавеющей стали или пластика. В центре шара просверлено отверстие. Когда ось отверстия совпадает с осью трубы, среда проходит свободно. При повороте шара на 90° сплошная стенка перекрывает проход.

Шар плотно прижат к седлам (уплотнительным кольцам), которые обеспечивают герметичность в закрытом положении. Материал седел чаще всего — PTFE (тефлон) или усиленный полимер, устойчивый к износу и химическому воздействию.

Электропривод: «мозг» и «мышцы» клапана

Электропривод монтируется сверху на корпус крана. Внутри него находятся:

• Электродвигатель: Преобразует электрическую энергию во вращательное движение. В 2026 году большинство качественных моделей используют бесщеточные двигатели для увеличения ресурса.
• Редуктор: Снижает обороты двигателя и увеличивает крутящий момент, необходимый для поворота шара, особенно если он «прикипел» или давление в системе высокое.
• Блок управления и концевые выключатели: Отслеживают положение шара (открыт/закрыт) и отключают питание двигателя при достижении крайних положений.
• Ручной дублер: Рычаг или маховик для ручного управления в случае отсутствия электроэнергии.

Типы управления приводом

Существует два основных типа сигналов управления, которые определяют сценарий использования клапана:

1. Двухпозиционное управление (On/Off): Самый распространенный тип. Подача напряжения открывает клапан, снятие напряжения (или подача на другой контакт) закрывает его. Используется для простого включения/выключения потока.
2. Пропорциональное управление (Modulating): Позволяет открывать клапан не полностью, а на определенный угол (например, 30%, 50%). Для этого используется сигнал 0-10 В или 4-20 мА. Это необходимо для точной регулировки температуры или давления.

Классификация электрических шаровых клапанов

Рынок предлагает множество модификаций. Выбор зависит от среды, давления и условий эксплуатации. Рассмотрим ключевые параметры классификации.

По типу присоединения

Способ подключения к трубопроводу определяет удобство монтажа и обслуживания:

• Резьбовое (Муфтовое): Наиболее популярно в быту и малой коммерции. Стандартные резьбы G (дюймовая) или NPT. Легко монтируются и демонтируются.
• Фланцевое: Используется для больших диаметров (от DN50 и выше) и высоких давлений. Обеспечивает надежное соединение в промышленных магистралях.
• Приварное: Предназначено для неразъемных соединений, где требуется максимальная герметичность и отсутствие утечек через фланцы. Часто применяется в газопроводах.

По материалу корпуса

Материал должен соответствовать агрессивности транспортируемой среды:

• Латунь: Стандарт для воды, отопления и воздуха. Хорошая коррозионная стойкость, разумная цена.
• Нержавеющая сталь (AISI 304/316): Для пищевых производств, химических сред и улиц. Устойчива к экстремальным температурам и ржавчине.
• Пластик (PVC, PP): Для агрессивных химических растворов, бассейнов и систем очистки воды. Не подвержен электрохимической коррозии.
• Чугун/Сталь: Для крупных промышленных объектов с высокими параметрами давления и температуры.

По напряжению питания

Выбор напряжения зависит от наличия инфраструктуры и требований безопасности:

Как выбрать электрический шаровой клапан: Чек-лист 2026

Ошибка в выборе может привести к протечкам, поломке привода или невозможности интеграции в систему автоматики. Используйте этот пошаговый алгоритм для подбора.

Шаг 1. Определение параметров среды

Четко определите, что будет течь через кран. Вода, антифриз, пар, газ или масло? Для каждой среды есть свои ограничения по температуре и материалам уплотнений. Например, для пара обычные резиновые уплотнения не подойдут — нужны термостойкие материалы (Viton/EPDM).

Шаг 2. Расчет диаметра и пропускной способности (Kv)

Диаметр клапана должен соответствовать диаметру трубопровода. Однако важнее параметр Kv — пропускная способность. Он показывает, сколько кубометров воды в час пройдет через полностью открытый клапан при перепаде давления в 1 бар.

Совет эксперта: Не занижайте Kv. Если клапан будет слишком узким, он создаст гидравлическое сопротивление, шум и снизит эффективность всей системы. Лучше взять запас в 10-15%.

Шаг 3. Выбор давления (PN)

Номинальное давление (PN) указывает на максимальное рабочее давление, которое выдерживает корпус. Для систем отопления частного дома обычно достаточно PN16 (16 бар). В промышленных сетях могут требоваться PN25, PN40 и выше.

Шаг 4. Тип привода и время срабатывания

Обратите внимание на время полного хода. Для систем защиты от протечек важно быстрое срабатывание (5-10 секунд). Для систем отопления, где гидроудары нежелательны, лучше использовать медленные приводы (30-60 секунд) или клапаны с функцией плавного пуска.

Шаг 5. Степень защиты IP

Если клапан устанавливается в сухом техническом помещении, хватит IP54. Для установки в сырых подвалах, на улице или в помещениях с возможностью мытья полов (пищевые цеха) необходим уровень не ниже IP65 или IP67.

Сравнение: Электрический привод vs Пневматический vs Ручной

Часто возникает вопрос: почему именно электрический? Сравним три основных типа управления запорной арматурой.

Электрический vs Пневматический

Пневматические приводы работают от сжатого воздуха. Они быстрее и мощнее, но требуют наличия компрессора и пневмомагистрали. Электрические клапаны проще в монтаже, так как электрическая проводка есть везде. В 2026 году электрические приводы выигрывают в сегменте малой и средней автоматизации благодаря развитию IoT-протоколов.

Электрический vs Ручной

Ручные краны дешевле в 3-5 раз. Но они не позволяют автоматизировать процесс. Если вам нужно включать полив сада ночью или перекрывать воду при уходе на работу, ручной кран бесполезен. Электрический клапан окупается за счет экономии ресурсов и предотвращения аварий.

Установка и подключение: Пошаговая инструкция

Правильный монтаж — залог долгой службы. Нарушение технологии установки является самой частой причиной поломок, которая не признается гарантийным случаем.

Подготовка к монтажу

Перед началом работ обязательно отключите подачу воды или газа и сбросьте давление в системе. Подготовьте инструмент: разводные ключи, паклю или ФУМ-ленту, отвертку для подключения клемм.

Важно: Проверьте соответствие направления потока стрелке на корпусе клапана. Хотя шаровые краны часто двунаправленные, некоторые модели с дренажными отверстиями или специфическими уплотнениями требуют строго ориентированной установки.

Механическая установка

1. Очистите резьбу на трубах от грязи и окалины.
2. Намотайте уплотнительный материал (ФУМ-лента или нить) на наружную резьбу труб. Не используйте лен с краской на пластиковых или алюминиевых фитингах — они могут лопнуть при расширении льна.
3. Вкрутите клапан вручную, затем затяните ключом. Не прилагайте чрезмерных усилий! Корпус из латуни или пластика может треснуть. Крутящий момент не должен превышать значений, указанных в паспорте (обычно не более 10-15 Нм для бытовых моделей).
4. Убедитесь, что привод не упирается в стены или другие трубы. Оставьте место для возможного демонтажа или ручной прокрутки.

Электрическое подключение

Подключение должно выполняться квалифицированным электриком при отключенном напряжении.

• Снимите крышку с электропривода.
• Подведите кабель через гермоввод (сальник), чтобы влага не попала внутрь.
• Подключите провода согласно схеме на внутренней стороне крышки. Обычно это:
  • L (Фаза) — общий.
  • N (Ноль) — общий.
  • S1 / S2 (или Open/Close) — управляющие сигналы.
  • PE — заземление (обязательно для металлических корпусов и напряжения 220В).
• Закройте крышку, убедившись в целостности уплотнительной резинки.

Первый запуск и тестирование

Подайте напряжение и проверьте работу. Клапан должен открыться и закрыться плавно, без рывков и посторонних шумов. Проверьте герметичность соединений под давлением. Если есть течь, слегка подтяните соединение, но не переусердствуйте.

Топ-5 популярных брендов и моделей на рынке 2026

Рынок насыщен предложениями. Чтобы облегчить выбор, мы выделили лидеров по соотношению цены, качества и надежности, актуальных на текущий момент.

1. Danfoss (Дания/Глобальный)

Лидер в сегменте систем отопления. Их электрические термоэлектрические приводы и шаровые краны серии AB-Q отличаются высокой точностью и надежностью. Идеальны для балансировки систем отопления.

2. Belimo (Швейцария)

Эталон качества в сфере HVAC (вентиляция и кондиционирование). Дорогое, но исключительно надежное оборудование. Приводы Belimo славятся своим ресурсом и наличием встроенной электроники для диагностики.

3. VALTEC (Италия/Россия)

Оптимальный выбор для российского рынка. Хорошее качество сборки, адаптированность к местным условиям эксплуатации, доступная цена и широкая сеть сервисных центров. Серия VT.218 — хит продаж для бытового применения.

4. Honeywell Home (США/Европа)

Известны своими интеллектуальными системами. Их электрические клапаны легко интегрируются в экосистемы умного дома. Отличаются современным дизайном и тихой работой.

5. Chinese OEM (Various Brands)

Бренды вроде MOXA или менее известные заводские марки предлагают очень дешевые решения. Они подходят для некритичных узлов, но требуют тщательной проверки перед покупкой. Риск брака выше, но цена может быть в 2-3 раза ниже европейских аналогов.

Частые проблемы и их решение (Troubleshooting)

Даже надежное оборудование может выйти из строя. Вот самые частые сценарии и способы их устранения.

Клапан не открывается/не закрывается

Причина: Отсутствие напряжения, обрыв провода, неисправность концевого выключателя или заклинивание шара.

Решение: Проверьте наличие напряжения мультиметром на клеммах. Попробуйте переключить клапан в ручной режим. Если вручную он идет туго, возможно, загрязнение среды или накипь. Если вручную легко — проблема в электронике привода.

Протечка через корпус или соединения

Причина: Износ уплотнительных колец, трещина в корпусе из-за перетяжки или гидроудара.

Решение: Подтяните резьбовые соединения. Если течет из-под привода или корпуса — замена уплотнений или всего клапана. Важно установить фильтр грубой очистки перед клапаном, чтобы твердые частицы не портили седла.

Привод гудит, но не вращается

Причина: Механическое заклинивание, сломанная шестерня редуктора или недостаточный крутящий момент.

Решение: Немедленно отключите питание, чтобы не сжечь двигатель. Проверьте, не заблокирован ли шар вручную. Если закисание сильное, может потребоваться замена крана.

FAQ: Ответы на популярные вопросы

Можно ли установить электрический шаровой кран вертикально приводом вниз?

Не рекомендуется. Такое положение способствует накоплению конденсата и грязи внутри привода, а также затрудняет ручной сброс. Оптимальное положение — приводом вверх или вбок. Если монтаж неизбежен, выбирайте модели с высокой степенью защиты IP67.

Что делать, если отключили электричество?

Большинство современных электроприводов оснащены ручным дублером (рычагом или кнопкой с фиксацией). Это позволяет открыть или закрыть клапан механически. Некоторые дорогие модели имеют функцию Fail-Safe (возврат в исходное положение при пропадании питания) благодаря встроенной пружине, но это удорожает конструкцию.

Нужен ли фильтр перед электрическим клапаном?

Обязательно. Даже мелкие песчинки или окалина могут повредить тефлоновые седла шара, что приведет к потере герметичности (клапан будет «пропускать» в закрытом состоянии). Установите сетчатый фильтр грубой очистки (100-150 микрон) непосредственно перед краном.

Какой срок службы электрического шарового клапана?

При правильной эксплуатации и чистой среде ресурс составляет от 50 000 до 100 000 циклов открытия/закрытия. В временном эквиваленте это 10-15 лет для бытового использования. Для промышленных интенсивных режимов срок может быть меньше, требуется регулярное ТО.

Заключение: Инвестиция в комфорт и безопасность

Электрический шаровой клапан перестал быть элементом роскоши или исключительно промышленных систем. В 2026 году это стандарт для современного дома и эффективного предприятия. Правильно подобранное и установленное устройство берет на себя рутинные задачи по управлению потоками, защищает имущество от протечек и помогает экономить энергоресурсы.

При выборе ориентируйтесь не только на цену, но и на репутацию бренда, наличие сервисной поддержки и соответствие техническим параметрам вашей системы. Не экономьте на фильтрах и качестве монтажа — эти мелочи определяют десятилетия бесперебойной работы. Автоматизация начинается с малого, и замена обычного крана на электрический — лучший первый шаг к умному дому.
